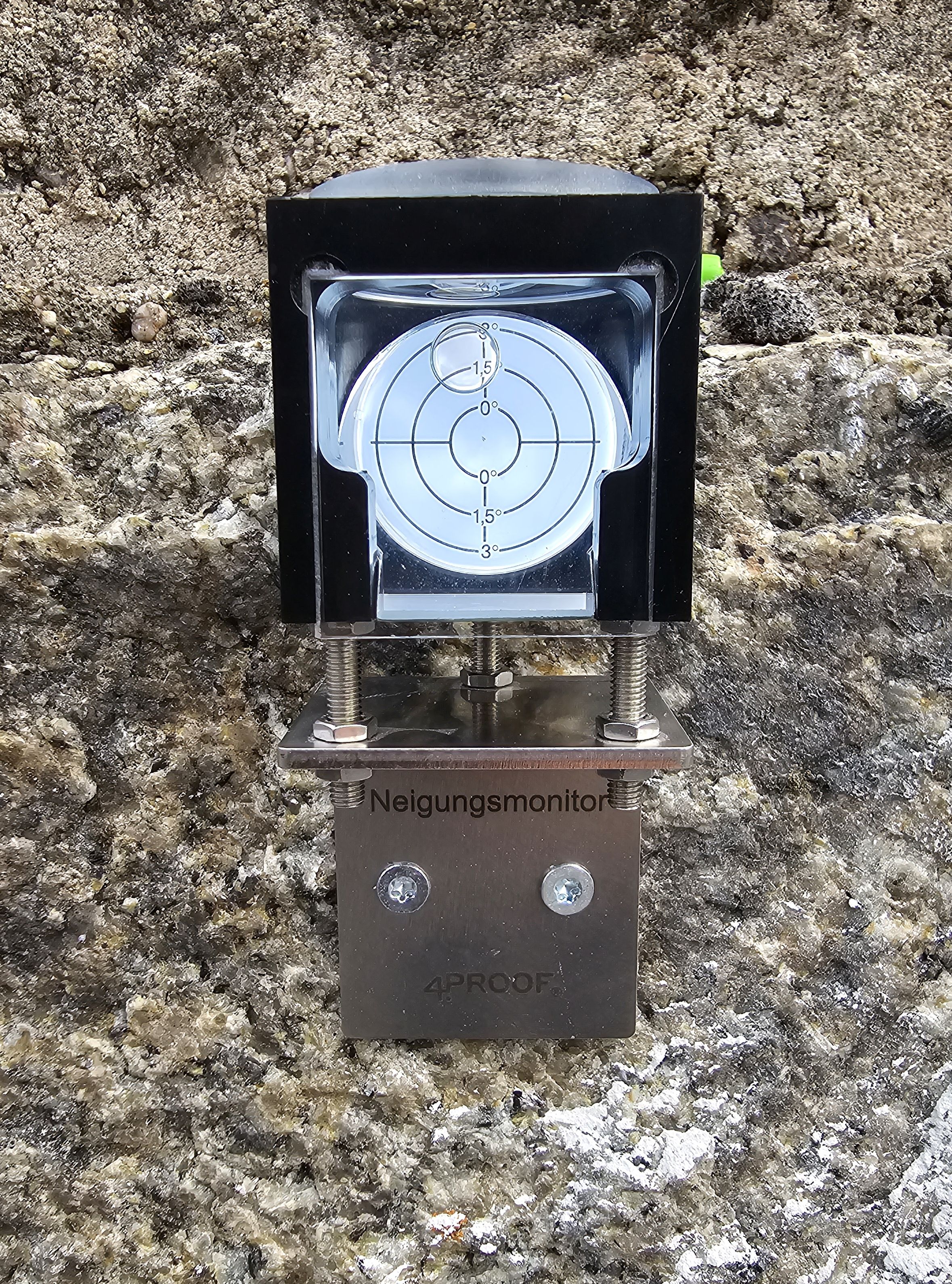

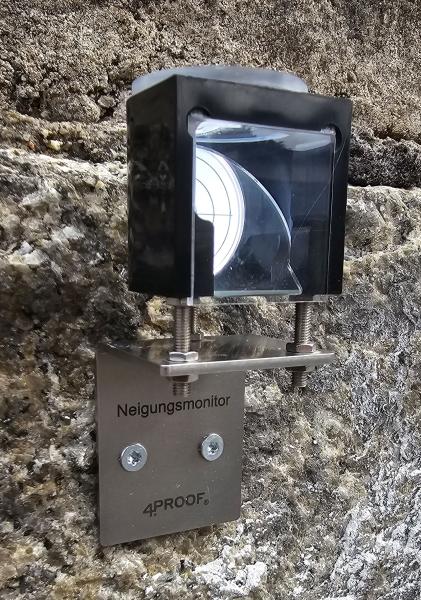

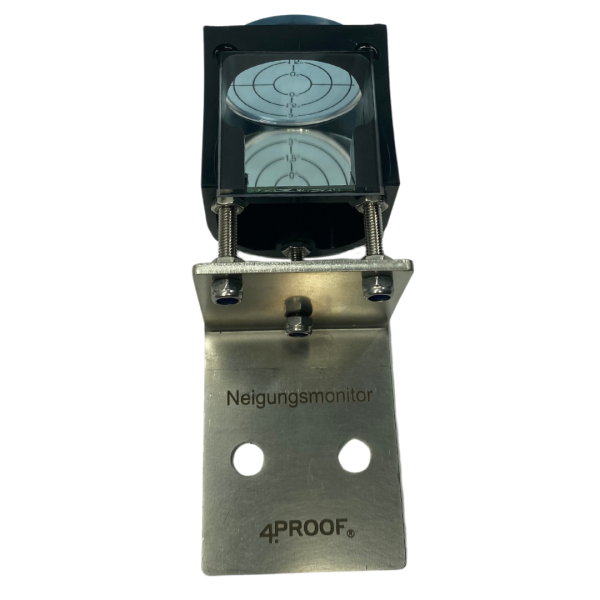

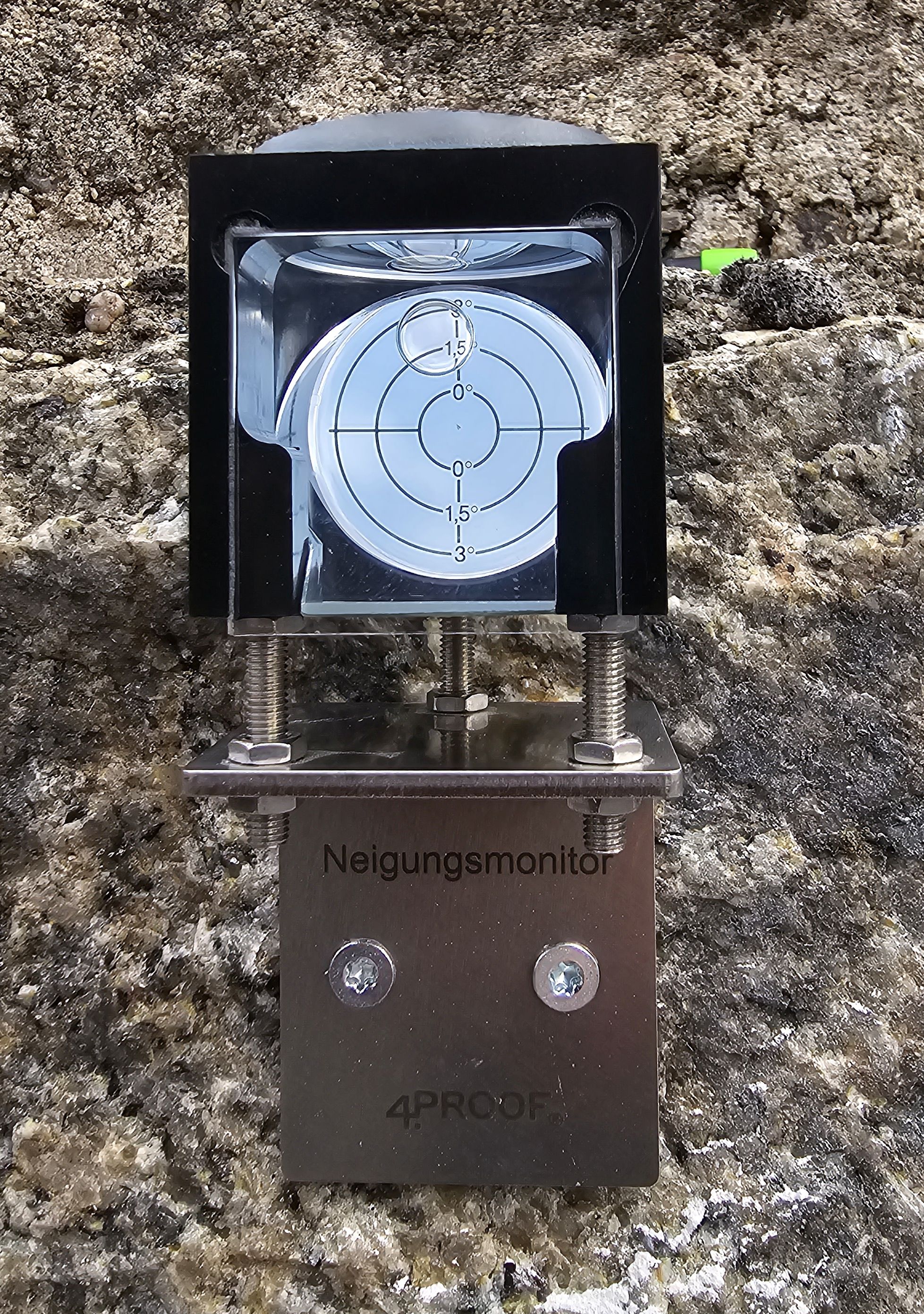

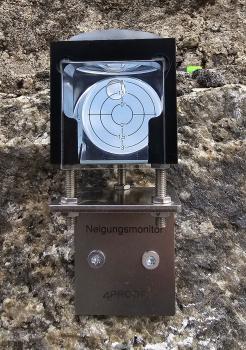

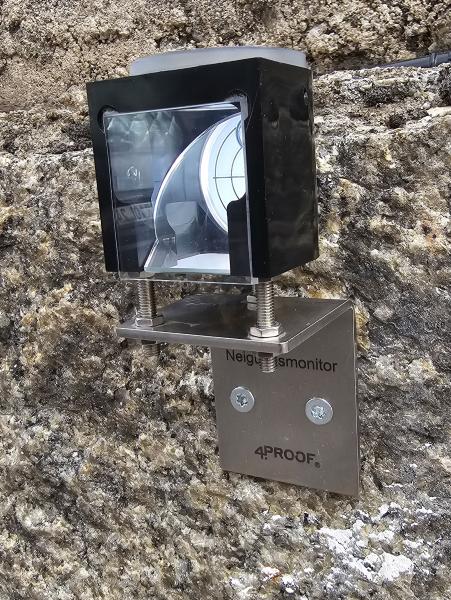

Neigungsmonitor zur Überwachung von Schräglagen
Der Neigungsmonitor ist ein spezialisiertes Instrument zur präzisen Langzeitüberwachung von Neigungsänderungen an Gebäudeteilen, Stützmauern oder Denkmälern. Er ergänzt die klassische Rissüberwachung dort, wo nicht nur Rissbreiten, sondern auch Schräglagen oder Verkippungen dokumentiert werden müssen. Durch das kompakte Design und die klare Skalierung lassen sich Veränderungen im Millimeter- oder Gradbereich sicher erfassen.
Er ist ein hochpräzises, mechanisch-optisches Inklinometer, konzipiert für die langfristige Überwachung ("Structural Health Monitoring") von baulichen Anlagen. Im Gegensatz zu einfachen elektronischen Sensoren bietet er eine wartungsfreie, stromlose und visuell sofort verifizierbare Datenerfassung.
Warum Neigungsüberwachung? (Schadensanalyse)
Risse in Gebäuden sind oft nur das Symptom eines tieferliegenden Problems. Während ein Rissmonitor lediglich die Öffnung eines Spaltes misst, detektiert der Neigungsmonitor die Ursache: Rotationen des Bauteils.
- Kippen (Toppling): Erkennt frühzeitig das langsame Kippen von Stützmauern durch erhöhten Erddruck oder defekte Drainagen.
- Setzungen (Settlement): Dokumentiert Schiefstellungen von Gebäuden infolge von Baugrundsetzungen oder benachbarten Aushubarbeiten (Unterfangung).
- Verdrehung (Torsion): Überwacht im Holzbau (Dachstühle, Fachwerk) Torsionsbewegungen durch Laständerung oder hygrische Verformung (Quellen/Schwinden).
Die Prismen-Innovation: Messen "um die Ecke"
Ein entscheidender Vorteil des 4proof Monitors ist seine spezielle Prismen-Geometrie. In der Baupraxis sind Messpunkte oft schwer zugänglich (z.B. in engen Schächten, hinter Verkleidungen oder hoch an Fassaden).
Konventionelle Monitore: Erfordern den direkten Blickwinkel von vorne (90° zur Wand), was oft Gerüste oder Leitern erfordert.
4proof Lösung: Die Prismen lenken die Sichtlinie um. Der Monitor kann in einer Nische oder einem Verteilerkasten montiert und bequem von oben oder der Seite abgelesen und fotografiert werden. Dies ermöglicht auch verdeckte Montagen zum Schutz vor Vandalismus und Manipulation – ein kritischer Faktor bei rechtlichen Streitigkeiten.
Technische Daten:
- Ingenieurtechnischer Nutzen

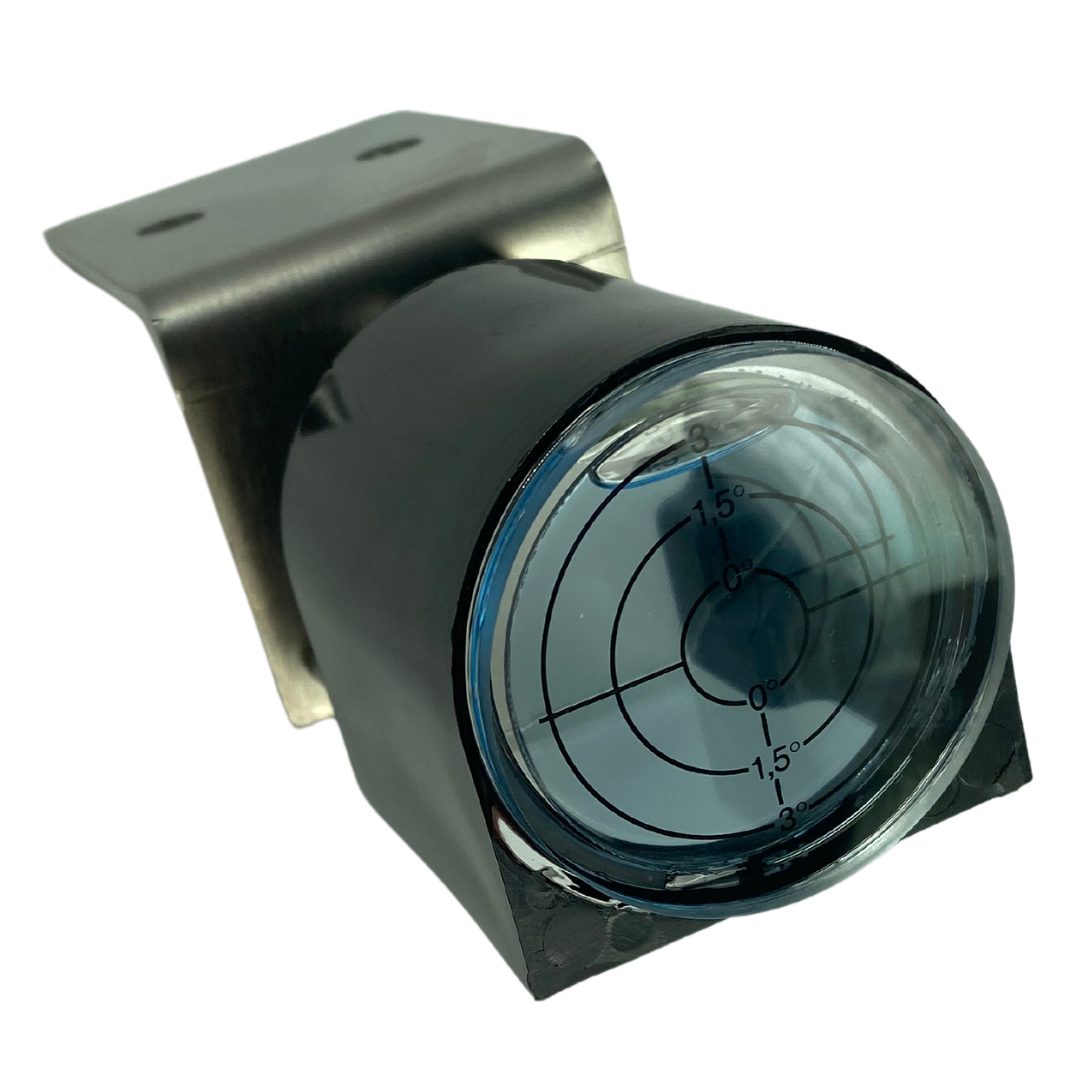

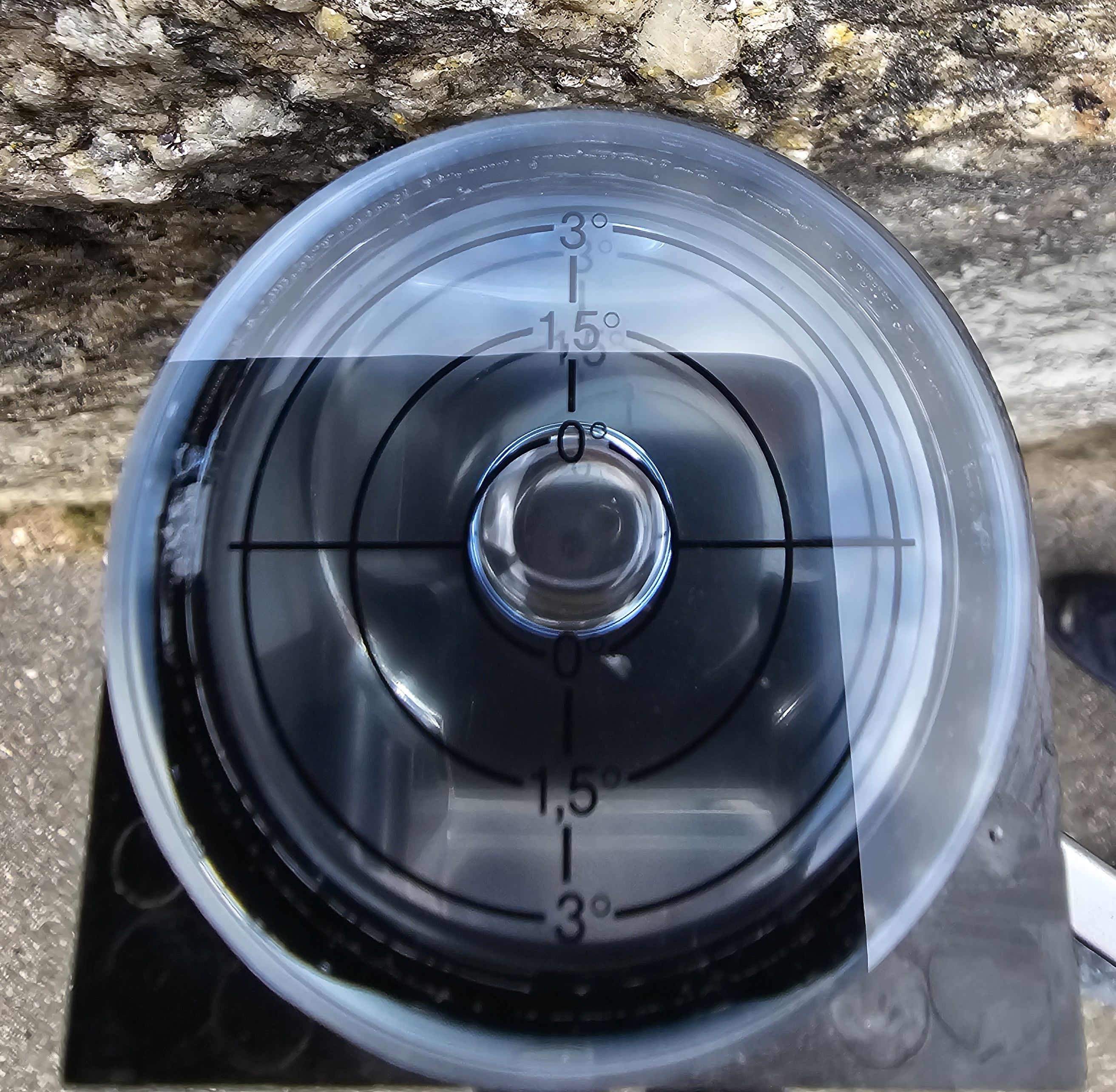

- Messbereich 0 - 3 Grad
- Ideal dimensioniert für den elastischen Verformungsbereich im Hoch- und Tiefbau. Ermöglicht hohe Auflösung im kritischen Anfangsstadium von Schäden.
- Material: Edelstahl V2A (1.4301)
- Resistenz gegen UV-Strahlung, sauren Regen und Chloride (Streusalz). Keine Versprödung wie bei Kunststoffen. Ablesbarkeit über Jahrzehnte.
- Nullpunkt: Justierbar (Reset): Nach großen Bewegungen (z.B. Setzungsschub) kann das Gerät auf "0" resettet werden, um weitere Bewegungen zu erfassen, ohne den Monitor tauschen zu müssen.

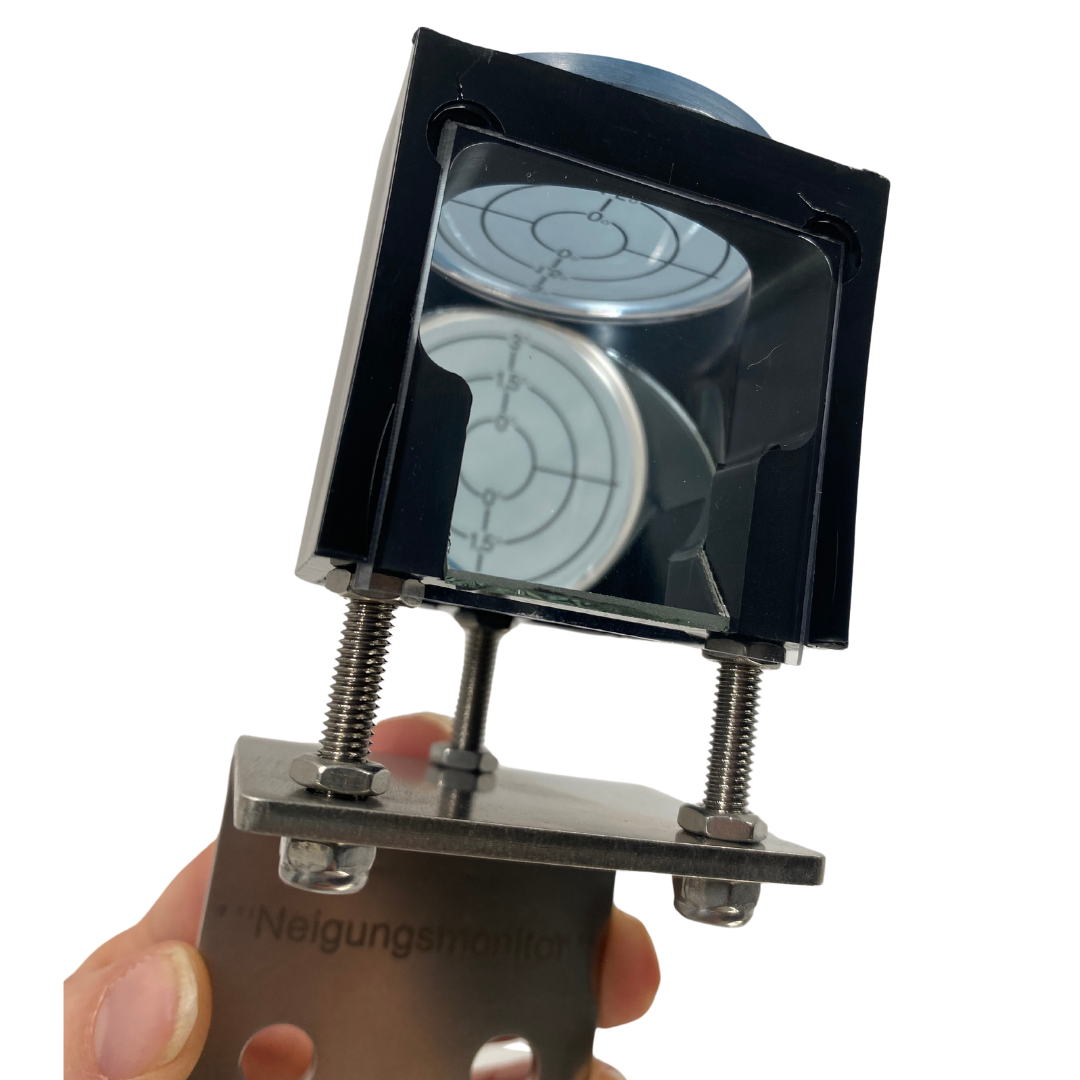

- Justierung: 3-fach Verstellung: Ermöglicht die exakte vertikale Ausrichtung (Kalibrierung) auch auf sehr unebenen Untergründen wie bossiertem Naturstein oder altem Mauerwerk.
- Ablesung: Prismen-Optik: Parallaxenfreie Ablesung aus verschiedenen Winkeln. Essenziell für die fehlerfreie Fotodokumentation in Beweissicherungsberichten.

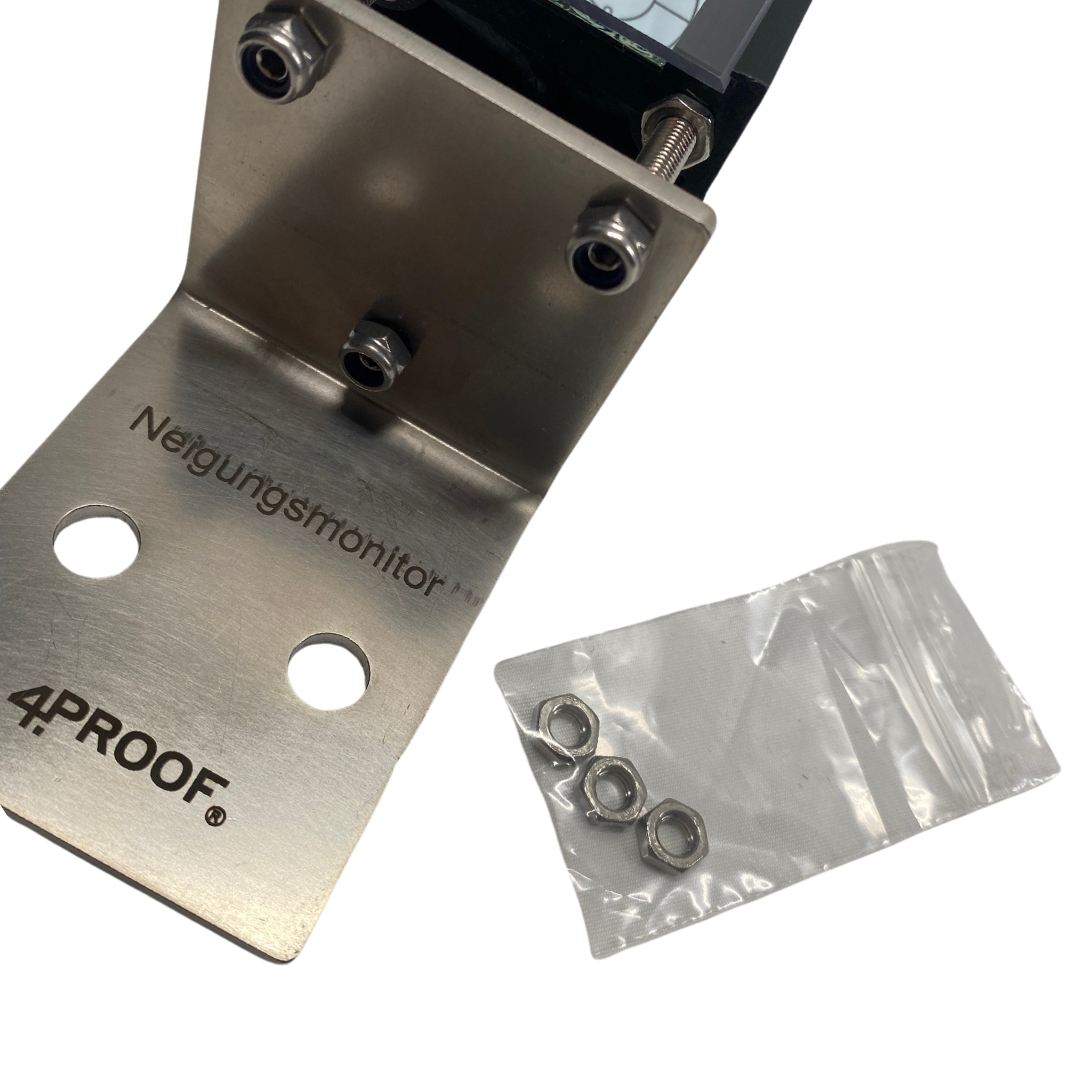

- Sicherheit - Manipulationsschutz: Durch Montage in verschließbaren Boxen oder Versiegelung der Stellschrauben (mittels beiliegender Schraubensicherung) wird die Datenintegrität gesichert.
- Lieferumfang: Neigungsmonitor + 1 Pack Schraubensicherung
Dieser Monitor ist für den ganzen Bereich der Lage- und Neigungsüberwachung optimiert und adressiert die Anforderungen verschiedener Gewerke:
1. Geotechnik & Stützmauern
Sicherung von Hängen und Böschungen. Der Monitor dient als Frühwarnsystem gegen Geländebruch. Er differenziert zwischen harmlosem "Atmen" der Mauer (thermisch bedingt) und kritischem Kippen (statisch bedingt).
2. Beweissicherung nach DIN 4123
Bei Baumaßnahmen im Bestand (Lückenbebauung, Tiefbau) fordert die DIN 4123 die Überwachung der Nachbarbebauung. Der ja4proof dokumentiert rechtssicher den "Ist-Zustand" und jede Veränderung während der Bauphase (Vibrationen, Grundwasserabsenkung).
3. Denkmalschutz & Historische Bauten
Sanfte Überwachung von Kirchen, Türmen und Gewölben. Dank flexibler Montagemöglichkeiten (auch klebbar auf Montageplatten) wird die historische Substanz geschont. Die V2A-Optik fügt sich wertig in das historische Bild ein.
4. Holzbau & Ingenieurholzbau
Holz "arbeitet". Der Monitor überwacht kritische Knotenpunkte in Hallentragwerken oder Dachstühlen auf unzulässige Verdrehungen, die durch Feuchteänderungen oder Überlast (Schnee) entstehen.
5. Infrastruktur & Tunnelbau
Montage in Revisionsschächten, Kabelkanälen oder Verteilerdosen. Die Prismen-Technik macht die Ablesung in diesen engen Räumen erst praktikabel.
FAQ - Häufige Fragen (Expert Knowledge)
- Warum ist der Messbereich auf 3 Grad begrenzt? In der Baustatik signalisiert eine Neigung von mehr als 3 Grad oft bereits ein Versagen der Gebrauchstauglichkeit. Ein größerer Messbereich würde die Auflösung (Ablesegenauigkeit) verschlechtern. Der Bereich 0-3° ist der "Sweet Spot" für präzise Frühwarnung.
- Wie funktioniert die Wiederverwendung? Dank der robusten V2A-Konstruktion und der schraubbaren Befestigung kann der Monitor nach Abschluss eines Projekts (z.B. nach Ende einer Baugrubenüberwachung) demontiert, gereinigt und am nächsten Objekt neu justiert und eingesetzt werden. Dies senkt die Betriebskosten pro Messstelle erheblich.
- Kann der Monitor manipuliert werden? Für Bereiche mit Publikumsverkehr empfehlen wir die "verdeckte Montage" (z.B. in einem Gehäuse) oder die Versiegelung der Stellschrauben mit der beiliegenden Schraubensicherung / Lack. So wird sichergestellt, dass die angezeigte Neigung ausschließlich aus der Bauwerksbewegung resultiert.
- Ist die Montage auf feuchtem Mauerwerk möglich? Ja. Da der Monitor aus rostfreiem V2A besteht, ist Feuchtigkeit kein Problem für das Material. Zur Befestigung auf feuchtem Untergrund empfehlen wir geeignete Verbundmörtel-Dübel oder spezialisierte Epoxidharz-Kleber, die auch unter Wasser abbinden.
